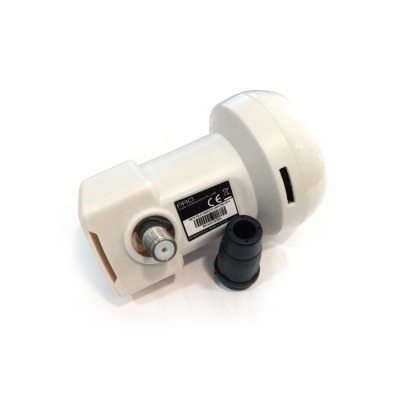

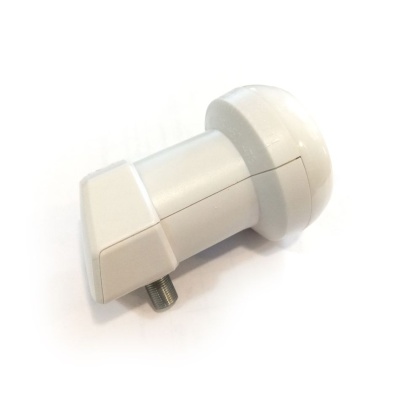

Конвертер линейной поляризации Inverto SNS410, 1 выход

Артикул: 66839

Производитель: Inverto

Inverto IDLO-SNS410-UNCOM-OPX - линейный конвертор Ku-диапазона с 1-м выходом. Имеет низкий уровень шума 0,1 дБ. Подходит для приема операторов МТС, Телекарта и других с линейной поляризацией.

Подробнее

450 руб./шт

Есть в наличии (10)

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Описание

Этот конвертер имеет генератор PLL, обеспечивающий отличные характеристики во всем диапазоне частот (L-диапазон) с большей защитой от наземных помех диапазона 4G/LTE. Изготовленный по самым высоким стандартам качества и разработанный в соответствии со строгими техническими требованиями, этот LNB является идеальным решением для приема спутникового вещания по всему миру. Также имеется защита от прямого попадания воды на F-разъемы.

Технические характеристики:

Входные частоты нижнего диапазона 10,7 ГГц ~ 11,7 ГГц
Выходные частоты нижнего диапазона 950 МГц ~ 1950 МГц
Частота гетеродина нижнего диапазона 9,75 ГГц
Входные частоты верхнего диапазона 11,7 ГГц ~ 12,75 ГГц
Выходные частоты верхнего диапазона 1100 МГц ~ 2150 МГц
Частота гетеродина верхнего диапазона 10,6 ГГц
Коэффициент шума 0.7 dB typ.
Погрешность частоты гетеродина при 25 ° C ±600 кГц (PLL)
Фазовый шум гетеродина при 10 kHz -85 дБн / Гц макс
Коэффициент усиления 56 dB ~ 62 dB
Пульсация усиления (в полосе пропускания более 26 МГц) ±0,5 dB
Вариация усиления (во всем диапазоне) ±4 dB
Интермодуляция 3-го порядка - IP3 11 dBm typ
Точка компрессии 1 дБ (на выходе) 3.5 dBm min.
Развязка по кросс-поляризации 22 dB min.
Управляющий сигнал Ca (V) 10.0 V ~ 14.9 V
Управляющий сигнал Cb (H) 15.2 V ~ 20.0 V
Управляющий сигнал Cc (переключение диапазонов) 0 Hz/22 kHz ±4 kHz, 0.2 V ~ 0.24 V pp
Выходной КСВН 2.0 : 1
Уровень паразитных искажений -70 dBm max.
Потребление тока 80 mA max. @ 10 V ~ 20 VDC
Рабочая Температура -40 °C ~ +65 °C
Выходное сопротивление 75 Ω
Тип выходного разъема F-тип (female)
Вес 80 г.
