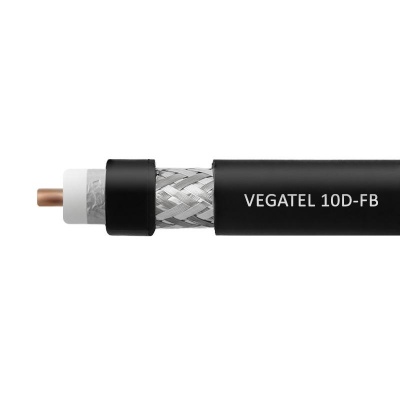

Кабель коаксиальный 10D-FB Vegatel CCA, 50 Ом
Центральный проводник выполнен по современной технологии CCA (Cooper Clad Aluminum) – алюминий плакированный медью. В его состав входит высокое объёмное содержание меди – не менее 15%. Это обеспечивает невысокую стоимость кабеля и стабильность электрических характеристик на протяжении всего срока эксплуатации. Сочетание двухслойной фольги на лавсановой основе (основной экран) и внешней оплётки чрезвычайно высокой плотности (95%) позволяют обеспечить великолепную помехозащищённость. Внешняя оболочка выполнена из современного диэлектрика LSZH. Наличие этого сертифицированного диэлектрика позволяет использовать кабель VEGATEL 10D-FB (ГОСТ) в местах массового скопления людей (торговые/бизнес центры, магазины, офисы).
Области применения
- Системы усиления сотового сигнала всех стандартов, в том числе и с большим количеством внутренних антенн.
- Кабельные сборки 50 Ом различного назначения.
- Тракты для подключения различных антенн 50 Ом.
- Антенно-фидерные устройства (АФУ).
- Wi-Fi/WiMax системы 2,4 ГГц.
- Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.
Рабочие параметры:
Параметр | Значение |
Сопротивление | 50±2 Ом |
Погонная емкость | 81,5 пФ/м |
Коэффициент укорочения | 1,19 |
Диаметр центральной жилы | 3,5 мм |
Материал центральной жилы | CCA |
Диаметр диэлектрика | 9,7 мм |
Материал диэлектрика | FPE |
Внешний диаметр оболочки | 13,1 мм |
Материал оболочки | LSZH |
Основной экран | DF |
Плотность основного экрана | 100% |
Конфигурация оплетки | 216*0.16 |
Плотность оплетки | 95% |
Вес нетто | 168 кг/км |

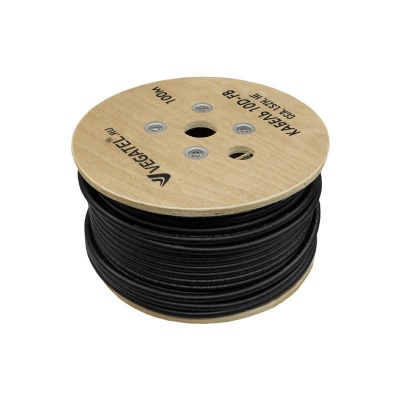

Габариты катушки | Ø40 х 22 см |

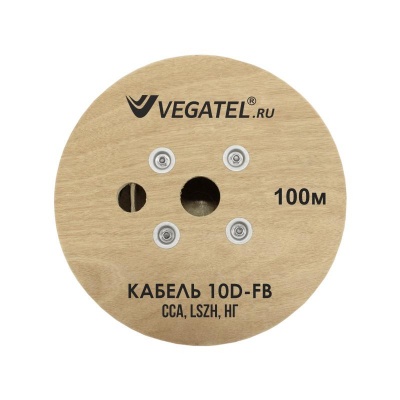

Упаковка | бухта 100 м |
Температура эксплуатации | от -40℃ до +75℃ |
Температура инсталляции | от -25℃ до +50℃ |
Таблица затухания:
Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
150 | 3,7 | 1200 | 12,0 |
450 | 7,1 | 1800 | 15,1 |
800 | 9,7 | 1900 | 15,6 |
900 | 10,3 | 2450 | 18,3 |
Условные обозначения:
CCA – Cooper Clad Aluminum – алюминий плакированный медью;
BC – bulk copper – чистая медь;
LSZH – Low Smoke Zero Halogen – низкое дымовыделение, нулевое содержание галогенов;
DF - двухсторонняя алюминиевая фольга на лавсановой основе;
TC - луженая медь
Характеристики
Марка кабеля
|
10D-FB |
Гарантийный срок, мес.
|
12 |
