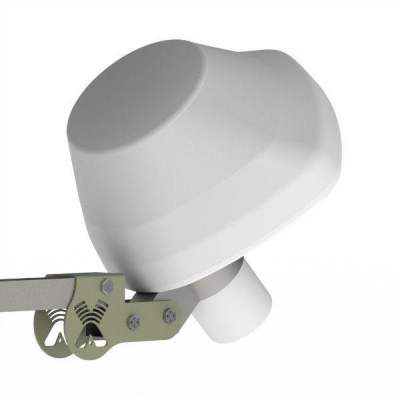

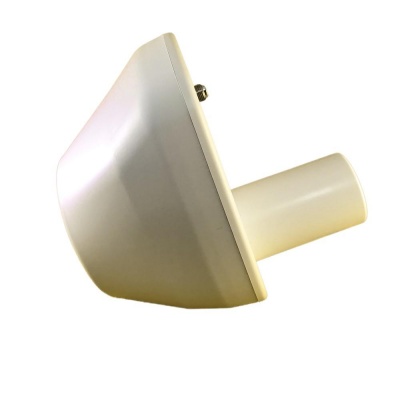

Антэкс UMO-3F облучатель для офсетной антенны, 3G/4G/LTE

Артикул: 5452

670 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Облучатель офсетной параболической антенны UMO-3F предназначен для увеличения дальности работы 3G/4G-модемов диапазона 1700-2700МГц. С данным облучателем необходимо использовать обычный антенный кабель сопротивлением 75 ом.

Достоинства облучателя UMO-3F:

Возможность использования обычного антенного кабеля 75 Ом
Работа в широкой полосе частот, с большинством скоростных стандартов LTE и 3G
Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций
При использовании двух рефлекторов и двух облучателей можно организовать антенную систему MIMO с пространственным разносом и получить максимальное качество связи
Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м	19/20 dBi	(20/17 гр.)
при 0,6м	20/21dBi	(18/16 гр.)
при 0,9м	23/24 dBi	(12/10 гр.)
при 1,3м	26/27 dBi	(9/8 гр.)
при 1,5м	28/29 dBi	(7/6 гр.)

Результирующее усиление (и ширина ДН)

при различных диаметрах офсетной параболической антенны в стандарте LTE2600

при 0,55м	21,5 dBi	(14 гр.)
при 0,6м	22,5dBi	(13 гр.)
при 0,9м	25,5 dBi	(9 гр.)
при 1,3м	28 dBi	(6 гр.)
при 1,5м	30 dBi	(5 гр.)

Поляризация

Вертикальная/ горизонтальная / наклонная

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

110

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

105

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Разъем

F-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	1700-2700
Усиление, dBi	9
Волновое сопротивление, Ом	75
Допустимая мощность, Вт	10
Разъем	F-female
Технология MIMO	Нет
Гарантийный срок, мес.	12
