Роутер Kroks Rt-Pot RSIM DS sH с модемом Huawei E3372 с SIM-инжектор

Данное устройство - это роутер с 4G модемом и облучатель, встроенные в один корпус. Роутер имеет несколько видов крепления, входящие в комплект поставки. Собственное усиление облучателя составляет 8-9 дБ. Диапазон рабочих частот лежит в пределах 1700-2700 МГц. Технология MIMO, поддерживаемая облучателем на всем диапазоне частот, удваивает пропускную способность канала. Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности.

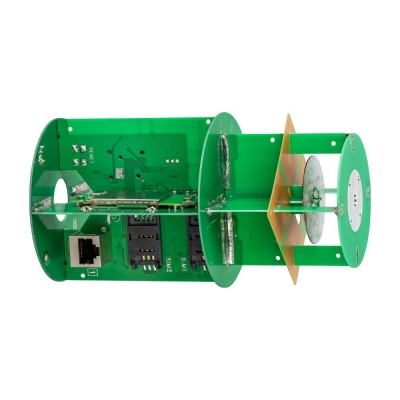

Особенностью комплекта является наличие в его составе СИМ-инжектора. Это делает процесс установки и замены СИМ-карты более удобным и быстрым. На корпус СИМ-инжектора выведена светодиодная индикация, отображающая основные параметры работы устройства. На плате роутера размещены два слота под установку SIM-карт. Таким образом, в случае неполадок с первой СИМ-картой, вторая обеспечит бесперебойный доступ к интернету. Следует отметить, что несмотря на удаленное расположение СИМ-инжектора, качество связи не ухудшается.

Встроенные WiFi антенны 2,4 ГГц поддерживают стандарты 802.11 b/g/n и обеспечивают связь в радиусе до 50 метров на открытой дальности.

Возможны следующие варианты установки:

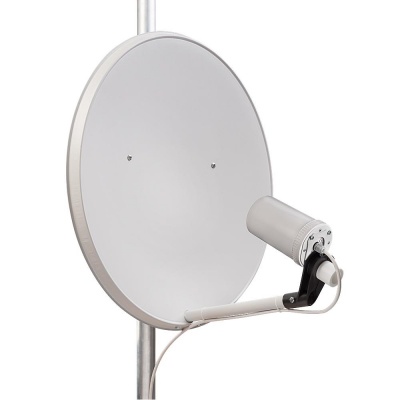

• в офсетную (параболическую) тарелку (сама офсетная тарелка не входит в комплект поставки роутера);

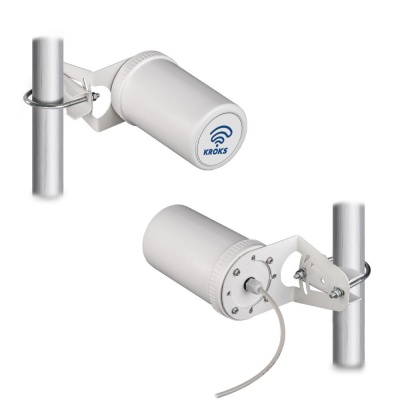

• на мачту;
• на стену;
• на стол или подоконник.

Преимущества:

1. SIM-инжектор, входящий в комплект, обеспечивает удобство установки и замены SIM-карты;
2. нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
3. mPCI модем позволяет получить максимально возможные скорости 4G интернета, что не всегда может обеспечить обычный USB-модем;
4. поддерживает все существующие в России стандарты  LTE1800, UMTS2100, LTE2600;
5. простота установки: для монтажа устройства необходимо проложить только один кабель - витую пару, что намного проще, быстрее и дешевле, чем прокладывать два СВЧ коаксиальных кабеля;
6. длина кабеля от внешнего роутера до внутренней WiFi точки доступа или компьютера может составлять до 100 м;
7. для питания роутера не нужно монтировать отдельный кабель, так как питание происходит по витой паре (по паре 4-5 подается "+", по паре 7-8 подается "-"). Инжектор питания уже входит в комплект поставки устройства;
8. возможность подключения 3 sim-карт;
9. стабильность работы при температурах от -30 до +60 градусов;
10. встроенные WiFi антенны 2,4 ГГц поддерживают стандарты 802.11 b/g/n и обеспечивают дальность связи в радиусе до 50 метров на открытой дальности.

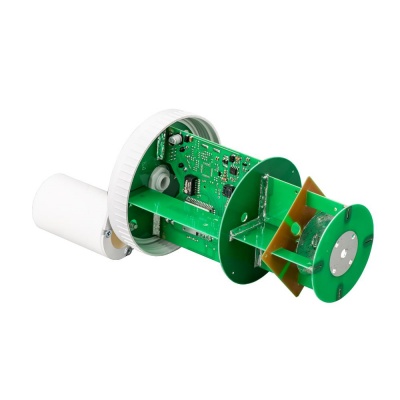

Внутри устройства установлен модем Huawei E3372.

Роутер имеет один порт LAN 100 Мбит.

Основные преимущества:

• компактный размер
• напряжение питания от 9 до 24 Вольт

Рабочие частоты:

• 2G - b2/b3 1900/1800 МГц
• 3G - b1 - 2100 МГц
• 4G -b3/b1/b7 - 1800/2100/2600 МГц

Скорость передачи данных:

• 4G - до 70 Мбит/сек (вход) / 50 Мбит/сек (исход)
• 3G - до 35 Мбит/сек (вход) / 5.76 Мбит/сек (исход)

Порты и интерфейсы:

• Порты Ethernet - 1 шт, 100 Мбит/с
• SIM-reader, 2 шт
• WI-FI: 802.11 b/g/n

Основные характеристики:

• Ram 64 MB
• Rom 16 MB
• Мощность передатчика модема +23 ... +33 dBm
• CPU 580 Mhz
• Питание 9~24 В, не менее 10 Вт.

Система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.

Установка облучателя.

Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.

Зависимость усиления от диаметра тарелки (данные примерные)

Собственный коэффициент усиления антенны (без тарелки) составляет 8-9 дБ.

Отметим, что любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.

Чем больше диаметр применяемой тарелки, тем выше коэффициент усиления. Чем больше рабочая частота, тем выше коэффициент усиления.

ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!

Внимание! Роутер работает с SIM картами любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2). Гарантия - 12 месяцев со дня продажи.
