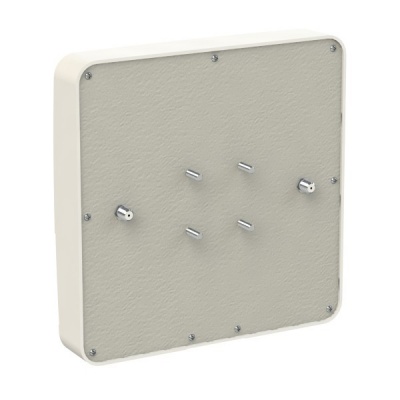

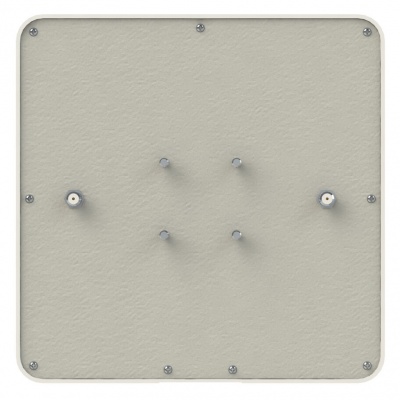

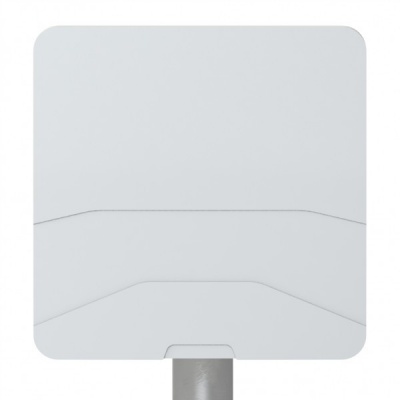

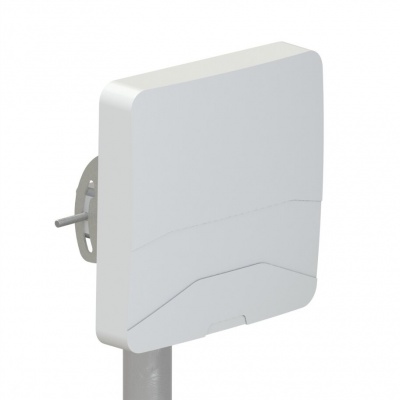

Антэкс AX-2513PF MIMO 2x2 панельная антенна

Артикул: 4432

1 070 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Панельная антенна АX-2513PF MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2513PF MIMO 2х2 является антенной средней направленности и рекомендуется к применению на незначительном удалении от базовой станции и в условиях города. Благодаря поддержке антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Антенна представляет собой две полосковых резонаторных антенны с разносом по поляризации и в пространстве. Наклон поляризации антенн +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.

Пластиковый корпус надежно защищает активные излучатели антенны от осадков. Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной). На антеннах предусмотрено подключение провода заземления. Крепление позволяет изменять угол наклона антенны.

Электрические характеристики	AX-2513PF MIMO 2x2
Рабочий диапазон частот, МГц	2510-2690
Усиление, dBi	13 х 2
Ширина ДН в горизонтальной / вертикальной плоскости, градусы	32/38
Ширина ДН в диагональных плоскостях, градусы	54/28
Уровень боковых лепестков, не более	-13 dB
Развязка между портами, не менее	28 dB
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,6
Допустимая мощность, Вт	50
Поляризация	гор.+верт.
Механические характеристики
Масса, г	900
Крепление	настольное
Диапазон рабочих температур,гр. Цельсия	-40....+60
Габаритные размеры без крепления, м	0,24х0,24х0,04
Допустимая скорость ветра, м/сек	50
Разъем	2хF-female
Материал защитного кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	2510-2690
Усиление, dBi	13
Ширина ДН в Н-плоскости, град	32/38
Ширина ДН в Е-плоскости, град	54/28
Уровень боковых лепестков, дБ не более	-13
Волновое сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.6
Изоляция между портами, дБ	28
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная/наклонная
Габаритные размеры без крепления, м	0,24х0,24х0,04
Разъем	2xF-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал	сталь, пластик
Технология MIMO	Mimo 2x2
Максимальное усиление, дБ	13
Вес, кг	0.9
Гарантийный срок, мес.	12
