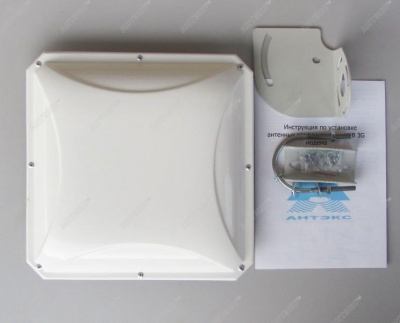

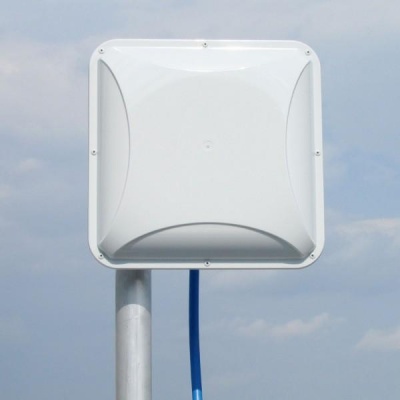

Антэкс AX-2014PF панельная антенна
Описание
Панельная антенна AX-2014PF предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандарта 3G (UMTS 2100).
AX-2014PF это версия популярной антенны AX-2014P, но только для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.
Новая AX-2014PF - это антенная решетка укрытая в морозостойкий и ультрафиолеотостойкий пластиковый корпус. Тип грозозащиты - DC-ground. Класс защиты влагозащиты - IP 68. Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.
Электрические характеристики | |
Рабочий диапазон частот, МГц | 1900-2180 |
Усиление, dBi |
13-15 |
Ширина ДН в Н-плоскости, град |
30-35 |
Ширина ДН в Е-плоскости, град |
30-35 |
Уровень боковых лепестков, дБ не более | -13 |
Уровень паразитной поляризации,дБ не более | -25 |
Отношение вперед/назад, дБ не более | -23 |
Входное сопротивление, Ом | 50 |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Допустимая мощность, Вт | 50 |
Поляризация | вертикальная/горизонтальная |
Механические характеристики |
|
Масса, кг |
0,25 |
Габаритные размеры без крепления, м |
0,24х0,24х0,04 |
Разъем |
F-female |
Материал антенны | сталь, медь |
Защитное покрытие | порошковая полимерная краска |
Материал защитной коробки |
ABS-пластик с защитой от ультрафиолетового излучения |
Характеристики
Рабочий диапазон частот, МГц
|
1700-2180 |
Усиление, dBi
|
13-15 |
Ширина ДН в Н-плоскости, град
|
30-35 |
Ширина ДН в Е-плоскости, град
|
30-35 |
Уровень боковых лепестков, дБ не более
|
-13 |
Уровень паразитной поляризации,дБ не более
|
-25 |
Волновое сопротивление, Ом
|
75 |
КСВ в рабочем диапазоне частот, не более
|
1,5 |
Допустимая мощность, Вт
|
50 |
Поляризация
|
вертикальная/горизонтальная |
Габаритные размеры без крепления, м
|
0,24х0,24х0,04 |
Разъем
|
F-female |
Материал защитной коробки
|
ABS-пластик с защитой от ультрафиолетового излучения |
Материал
|
сталь, пластик |
Технология MIMO
|
Нет |
Максимальное усиление, дБ
|
14 |
Вес, кг
|
1 кг |
Гарантийный срок, мес.
|
12 |
