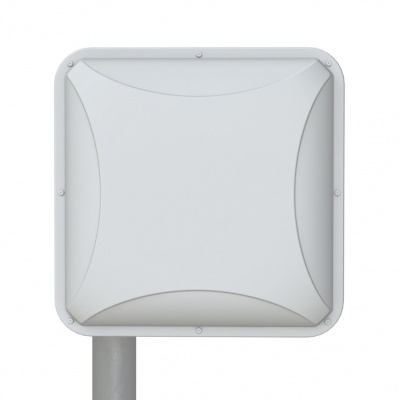

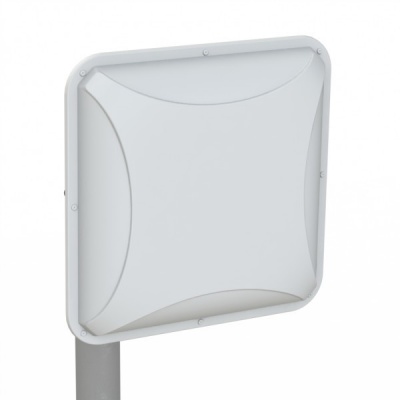

Антэкс AX-909P панельная антенна
Антенна АX-909P предназначена для использования в комплекте с модемами UMTS900, c репитерами GSM-900 в качестве внешней или внутренней антенны. АX-909P имеет секторную диаграмму направленности и идеально подходит для организации зон покрытия на открытых площадках, в больших производственных помещениях. В случае использования в качестве внешней антенны для связи с базовой станцией 2G/3G рекомендуется к использованию на расстояниях до 10км. Тип антенны – полосковый резонатор. Активные элементы антенны укрыты в пластиковый корпус. Крепление антенны позволяет изменять поляризацию и угол наклона антенны в вертикальной плоскости. Для подключения к репитеру необходима кабельная сборка.
Электрические характеристики | |
Рабочий диапазон частот, МГц | 880-960 |
Усиление, dBi |
9 |
Ширина ДН в Н-плоскости, град |
72 |
Ширина ДН в Е-плоскости, град |
52 |
Входное сопротивление, Ом | 50 |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Допустимая мощность, Вт | 50 |
Поляризация | вертикальная/горизонтальная/наклонная |
Механические характеристики |
|
Масса, г |
700 |
Габаритные размеры без крепления, м |
0,24х0,24х0,045 |
Крепление | на мачту диаметром 30-55мм |
Разъем |
N-female |
Материал излучателя | оцинкованная сталь |
Материал защитной коробки | ABS+поликарбонат с защитой от ультрафиолетового излучения |
Характеристики
Рабочий диапазон частот, МГц
|
880-960 |
Усиление, dBi
|
9 |
Ширина ДН в Н-плоскости, град
|
72 |
Ширина ДН в Е-плоскости, град
|
52 |
Волновое сопротивление, Ом
|
50 |
КСВ в рабочем диапазоне частот, не более
|
1.5 |
Допустимая мощность, Вт
|
50 |
Поляризация
|
вертикальная/горизонтальная/наклонная |
Габаритные размеры без крепления, м
|
0,24х0,24х0,045 |
Разъем
|
N-female |
Материал защитной коробки
|
ABS-пластик с защитой от ультрафиолетового излучения |
Материал
|
Сталь, пластик |
Технология MIMO
|
Нет |
Максимальное усиление, дБ
|
9 |
Вес, кг
|
0.7 |
Гарантийный срок, мес.
|
12 |
