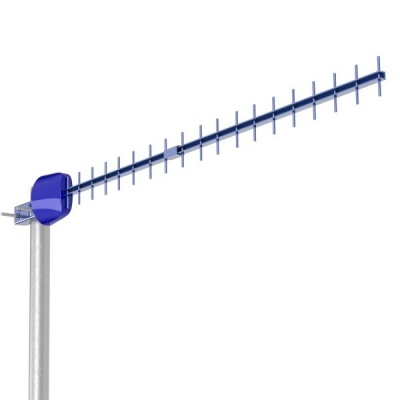

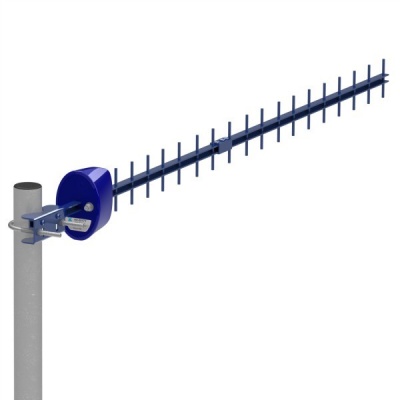

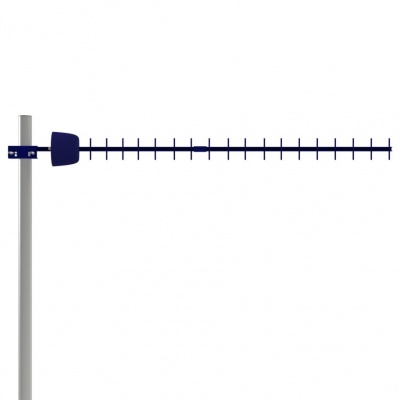

Антэкс AX-2017YF направленная Yagi антенна
Антенна AX-2017YF предназначена для совместного использования с 3G-модемами диапазона 1925-2150МГц. АX-2017YF значительно улучшает качество связи на границах зон обслуживания операторами (Мегафон, МТС, Билайн и др.). Тип антенны - "волновой канал" (Яги). Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Антенна снабжена F-female разъемом, т.е. обычный ТВ-разъем, это позволяет использовать обычный телевизионный 75 омный кабель, что значительно снижает стоимость комплекта антенного оборудования.
Рабочий диапазон частот, МГц |
1925-2200 |
Усиление, dBi | 17 |
Ширина ДН в Н-плоскости, град |
22 |
Ширина ДН в Е-плоскости, град |
24 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1.5 |
Допустимая мощность, Вт |
50 |
Поляризация | вертикальная/горизонтальная |
Механические характеристики |
|
Масса с креплением, кг |
490 |
Крепление |
мачта диаметром 30-60мм |
Габаритные размеры без крепления, м |
0,8х0,09х0,05 |
Допустимая скорость ветра, м/сек |
50 |
Разъем |
F-female |
Количество элементов |
23 |
Материал излучаетля |
медь |
Защитное покрытие |
порошковая полимерная краска |
Характеристики
Рабочий диапазон частот, МГц
|
1925-2200 |
Усиление, dBi
|
17 |
Ширина ДН в Н-плоскости, град
|
22 |
Ширина ДН в Е-плоскости, град
|
24 |
Волновое сопротивление, Ом
|
75 |
КСВ в рабочем диапазоне частот, не более
|
1.5 |
Допустимая мощность, Вт
|
50 |
Поляризация
|
вертикальная/горизонтальная |
Габаритные размеры без крепления, м
|
0,8х0,09х0,05 |
Разъем
|
F-female |
Материал
|
Сталь, пластик, медь |
Технология MIMO
|
Нет |
Максимальное усиление, дБ
|
17 |
Вес, кг
|
0.49 |
Гарантийный срок, мес.
|
12 |
