Антэкс Vika-24F MIMO параболическая антенна 3G/4G/LTE/WiFi

Параболическая антенна Vika-24F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2600)
• 3G (UMTS 2100)
• 2G (GSM1800)
• WI-FI (IEEE 802.11b, g, n)
• и в других системах диапазона 1700-2700 МГц

Vika-24F MIMO является узконаправленной антенной и идеально подходит для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.
Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.
В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.
Для подключения антенны используется обычный телевизионный антенный кабель 75 Ом.

Достоинства антенны Vika-24F MIMO:

• Высокий коэффициент усиления в широкой полосе частот
• Низкая парусность благодаря ячеистой структуре рефлектора
• Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
• Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора
• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема
• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
• Возможность использования бюджетных: ТВ кабеля и F-разьемов
• Активные излучатели антенны укрыты в пластиковый корпус
• Защитные покрытия на всех металлических деталях
• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

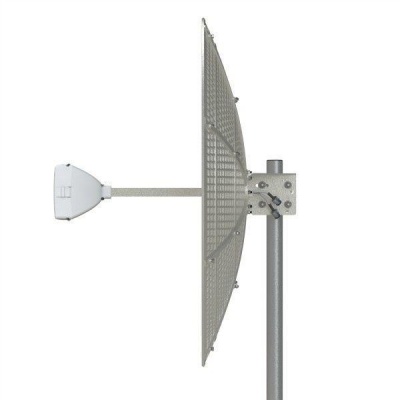

• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

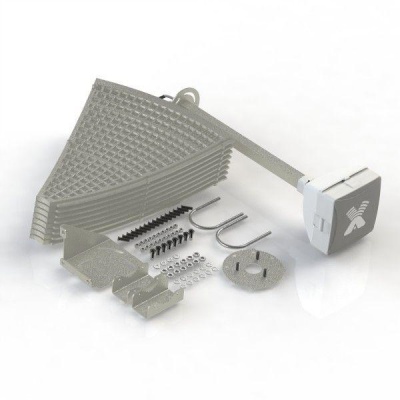

• Антенна Vika-24F MIMO в разобранном виде
• Узел крепления на мачту
• Инструкция по установке (скачать)
• Упаковка (картон+полиэтилен)

Электрические характеристики	Vika-24F MIMO
Рабочий диапазон частот, МГц	1700-2700
Коэффициент усиления, dBi	2 х 21-24
Ширина ДН, град	8-14
Уровень боковых лепестков, дБ	менее -18
Отношение вперед/назад, дБ	более 20
Входное сопротивление, Ом	75
КСВ в диапазоне 3G/4G/WIFI, не более	1.9
Развязка между портами, дБ	Более 25-30
Допустимая мощность, Вт	10
Поляризация	Вертикальная + горизонтальная, X-pol
Механические характеристики антенны
Масса с креплением, г	4760
Габаритные размеры, мм	800 х 800 х 540
Разъемы	2 х F-female
Материал антенны	Оцинкованная сталь, алюминий
Материал защитной коробки	ABS+поликарбонат
Рабочий температурный диапазон	-40 …. +60С
