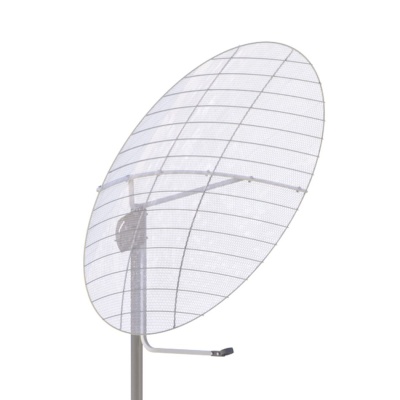

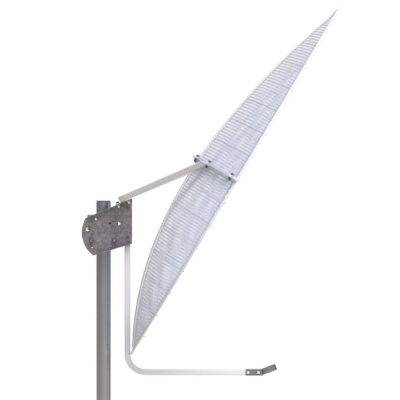

Антэкс AX-Offset D90 рефлектор сетчатый офсетный 90см

Артикул: 66486

Офсетный сетчатый рефлектор AX-OFFSET D90 предназначен для усиления приема и передачи сигналов от наземных источников, например базовые станции сотовой связи.

Подробнее

4 650 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Офсетный сетчатый рефлектор AX-OFFSET D90 предназначен для усиления приема и передачи сигналов от наземных источников, например базовые станции сотовой связи. Сетчатая структура рефлектора позволяет существенно снизить ветровую нагрузку, уменьшить вес антенны и предьявить более низкие требования к жесткости конструкций на которые устанавливается данный рефлектор, например мачты или стеновые кронштейны.Отражающее полотно антенны изготовлено из сетки с размером ячейки 15мм*8мм, что позволяет ее использовать на частотах до 7 ГГц. Разборная конструкция рефлектора обеспечивает меньшие размеры в транспортном состоянии, но и сохраняет хорошую при эксплуатации. Антенна имеет двойное защитное полимерное покрытие - грунт и атмосфероустойчивый наружный слой. Отдельные крепежные узлы (мачтовый кронштейн и крепление облучателя) , допускающие трение при настройке антенны, имеют гальваническое покрытие. Держатель облучателя имеет стандартный установочный диаметр -40мм.

Преимущества рефлектора AX-OFFSET D90 перед стандартными рефлекторами ("тарелками") от систем спутникого телевидения:

Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора
Малый вес. Низкая парусность позволила заметно облегчить крепежные узлы
Возможнеость использования облегченных стеновых кронштейнов и мачт при установке антенны
Оптимальный угол офсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала
Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-15° от горизонта.
Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости

Преимущества рефлектора AX-OFFSET D90 перед прямофокусными сетчатыми рефлекторами:

Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность
Отсутствие воздействия отраженной от рефлектора волны на облучатель и сохранение тем самым низкого уровня КСВ и высокого КПД антенны в рабочей полосе частот облучателя

Достоинства рефлектора:

Высокая ветроустойчивость
Малый вес
Высокий коэффициент усиления
Широкий диапазон частот
Сохранения низкого уровня КСВ антенной системы
Малое затенение зеркала облучателем
Удобное крепление с регулировкой угла наклона
Качественные защитные покрытия
Быстрая сборка
Простота установки и настройки

Технические характеристики:

Коэффициент усиления F=800 Мгц при КИП=0,55: 15 dBi
Коэффициент усиления F=1700 Мгц при КИП=0,55: 21 dBi
Коэффициент усиления F=3000 Мгц при КИП=0,55: 25,5 dBi
Коэффициент усиления F=7000 Мгц при КИП=0,55: 32 dBi
Масса с креплением, г: 4100
Габаритные размеры, мм: 960 х 900 х 670
Габаритные пазмеры в упаковке, мм 815 х 815 х 165
Диаметр посадочного места облучателя, мм: 40
Размеры зеркала, мм: 900 х 1100
Офсетный угол: 31°
F/D: 0.53
Угол раскрыва апертуры: 100°
Диаметр мачты, мм: 30…52
Материал антенны: Оцинкованная сталь, сталь
Защитное покрытия: Порошковая краска
Рабочий температурный диапазон: -60 ….+100°С

Комплект поставки:

Рефлектор AX-OFFSET D90 с комплектом оцинкованного крепежа на вертикальную трубостойку
Инструкция по сборке (скачать)
Упаковка из картона и полиэтилена

Характеристики

Рабочий диапазон частот, МГц	790-960/1700-2700
Усиление, dBi	15/21-25.5
Поляризация	вертикальная/горизонтальная/наклонная
Габаритные размеры без крепления, м	960х900х670
Материал	сталь
Максимальное усиление, дБ	25,5
Вес, кг	4.1 кг
Гарантийный срок, мес.	12
