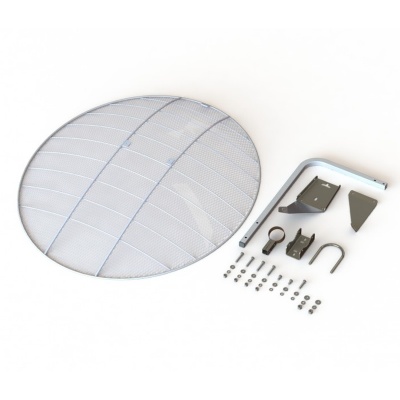

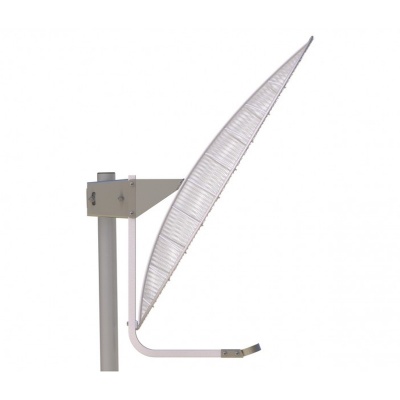

Антэкс AX-Offset D60 рефлектор сетчатый офсетный 60см

Артикул: 58029

Офсетный сетчатый рефлектор AX-OFFSET D60 предназначен для усиления приема и передачи сигналов от наземных источников, например базовые станции сотовой связи.

Подробнее

3 320 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Офсетный сетчатый рефлектор AX-OFFSET D60 предназначен для усиления приема и передачи сигналов от наземных источников, например базовые станции сотовой связи. Сетчатая структура рефлектора позволяет существенно снизить ветровую нагрузку, уменьшить вес антенны и предьявить более низкие требования к жесткости конструкций на которые устанавливается данный рефлектор, например мачты или стеновые кронштейны. Отражающее полотно антенны изготовлено из сетки с размером ячейки 15мм*8мм, что позволяет ее использовать на частотах до 7 ГГц. Цельносварная конструкция рефлектора обеспечивает отличную жесткость при транспортировке и эксплуатации. Антенна имеет двойное защитное полимерное покрытие - грунт и атмосфероустойчивый наружный слой. Отдельные крепежные узлы (мачтовый кронштейн и крепление облучателя) , допускающие трение при настройке антенны, имеют гальваническое покрытие. Держатель облучателя имеет стандартный установочный диаметр - 40мм.

Преимущества рефлектора AX-OFFSET D60 перед стандартными рефлекторами ("тарелками") от систем спутникого телевидения:

Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора
Малый вес. Низкая парусность позволила заметно облегчить крепежные узлы
Возможнеость использования облегченных стеновых кронштейнов и мачт при установке антенны
Оптимальный угол офсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала
Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта.
Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости

Преимущества рефлектора AX-OFFSET D60 перед прямофокусными сетчатыми рефлекторами:

Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность
Отсутствие воздействия отраженной от рефлектора волны на облучатель и сохранение тем самым низкого уровня КСВ и высокого КПД антенны в рабочей полосе частот облучателя

Достоинства рефлектора:

Высокая ветроустойчивость
Малый вес
Высокий коэффициент усиления
Широкий диапазон частот
Сохранения низкого уровня КСВ антенной системы
Малое затенение зеркала облучателем
Удобное крепление с регулировкой угла наклона
Качественные защитные покрытия
Быстрая сборка
Простота установки и настройки

Технические характеристики:

Электрические характеристики
Коэффициент усиления F=800 Мгц при КИП=0,55	11,5 dBi
Коэффициент усиления F=1700 Мгц при КИП=0,55	18 dBi
Коэффициент усиления F=3000 Мгц при КИП=0,55	22.5 dBi
Коэффициент усиления F=7000 Мгц при КИП=0,55	29 dBi
Механические характеристики антенны
Масса с креплением, г	1900
Габаритные размеры, мм	660 х 600 х 465
Диаметр посадочного места облучателя, мм	40
Размеры зеркала, мм	700 х 600
Офсетный угол	31°
F/D	0.53
Угол раскрыва апертуры	100°
Диаметр мачты, мм	35…52
Материал антенны	Оцинкованная сталь, сталь
Защитное покрытия	Порошковая краска
Рабочий температурный диапазон	-60 …. +100°С

Характеристики

Рабочий диапазон частот, МГц	790-960/1700-2700
Усиление, dBi	11.5/18-22.5
Поляризация	вертикальная/горизонтальная/наклонная
Габаритные размеры без крепления, м	0,66х0,6х0,465
Материал	сталь
Максимальное усиление, дБ	22,5
Вес, кг	1.9 кг
Гарантийный срок, мес.	12
