Антэкс 3G Комплект №5 эконом (антенна AX-2020PF)

Артикул: 3991

1 900 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Антенный комплект для 3G USB-модема №5

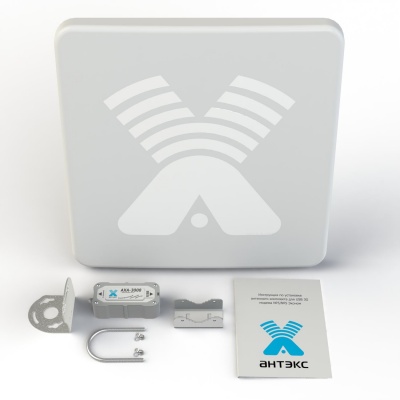

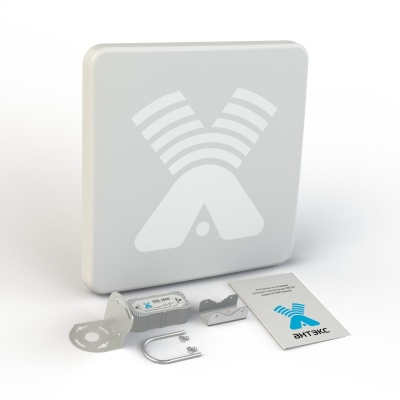

Стандартная конфигурация комплекта :

Уличная панельная антенна AX-2020PF для 3G (выходной разъём F-female)
Антенный адаптер для USB 3G модема универсальный AXA-2000 (имеет входной высокочастотный разъём F-female)
Узел крепления и все необходимое для монтажа антенны на мачту или стойку
Инструкция по установке
Упаковка из картона

Описание комплекта:

Антенна

Комплект снабжен панельной антенной AX-2020PF с высоким коэффициентом усиления (20dBi), низким уровнем КСВ в рабочей полосе частот 1900-2180МГц. Антенна плоская, имеет надежное крепление, которое позволяет изменять положение антенны по азимуту, углу места, а также наклон поляризации. Излучатели защищены от осадков, защитное покрытие - полимерная краска. Предназначена для установки на улице.

Кабель.

Для соединения антенны и адаптера применяется обычный ТВ кабель. Потери в кабеле будут существенно меньше, если используются такие марки кабеля как: SAT 703, SAT 50, AF113.

Применение ТВ кабеля позволяет вам получить существенную экономию. Во первых - ТВ кабель существенно дешевле профессионального кабеля с волновым сопротивлением 50 Ом. Во вторых - изготовление кабельной сборки необходимой длины не потребует специальных инструментов и знаний. В третьих ТВ кабель и разъемы к нему доступны практически везде. 3G модемы работают на частотах 1900-2150МГц. Как известно чем выше частота, тем потери больше. Качественный ТВ кабель может обеспечить меньшие потери чем кабель 50 ОМ при одинаковых внешних диаметрах.

Адаптер

Часто USB 3G модемы не имеют внешних разъемов для подключения внешней антенны. Для этого случая мы предлагаем в комплекте универсальный адаптер, работающий с любыми USB 3G модемами без выхода на внешнюю антенну (габариты модема не должны превышать 25мм х 15мм х 95мм). Если же ваш модем имеет разъем CRC-9 или TS-9, то вы можете дополнительно приобрести адаптер.

Характеристики

Рабочий диапазон частот, МГц	1900-2200
Усиление, dBi	19-20,5
Ширина ДН в Н-плоскости, град	17
Ширина ДН в Е-плоскости, град	17
Уровень боковых лепестков, дБ не более	-13
Уровень паразитной поляризации,дБ не более	-25
Волновое сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.5
Отношение вперед/назад, дБ не более	-27
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Габаритные размеры без крепления, м	0,45х0,45х0,05
Разъем	F-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал	сталь, пластик
Технология MIMO	Нет
Максимальное усиление, дБ	20
Вес, кг	3,2 кг
Гарантийный срок, мес.	12
