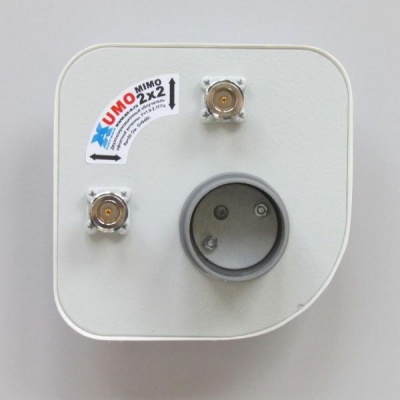

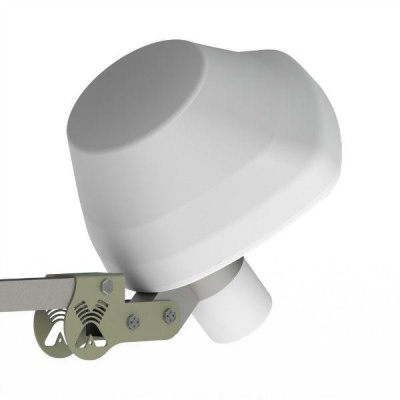

Антэкс UMO MIMO 2x2 облучатель для офсетной антенны, 3G/4G/LTE/MIMO

Артикул: 4120

1 780 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

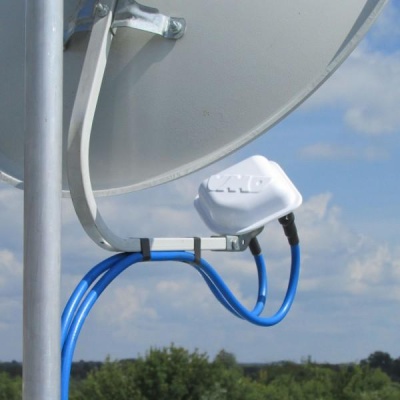

Облучатель офсетной параболической антенны UMO MIMO 2x2 предназначен для использования с 3G/4G и WIFI (2.4ГГц) модемами/роутерами и другими устройств MIMO 2х2 диапазона 1.92-2.68ГГц. Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций. Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6). Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики
Рабочий диапазон частот, МГц	1920-2680
Результирующее усиление при различных диаметрах офсетной параболической антенны 2150МГц/2600МГц	0,55м -19dBi/20dBi 0,6м -20dBi/21dBi 0,9м- 23dBi/ 24,5dBi 1,2м -26dBi/27dBi 1,5м -28dBi/29Bi
Поляризация	Двойная ортогональная
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град	110
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град	105
Входное сопротивление, Ом	50
Развязка между входами в рабочем диапазоне, dB	Более 28
КСВ в диапазонах частот 1920-2180МГц и 2520-2680МГц, не более	1.5
КСВ во всем рабочем диапазоне частот, не более	2
Допустимая мощность, Вт	10
Механические характеристики
Габаритные размеры, мм	120 х 120 х 70
Разъем	2 х N-female
Материал защитного кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	оцинкованная сталь
Защитное покрытие	порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	1920-2680
Усиление, dBi	9
Ширина ДН в Н-плоскости, град	105
Ширина ДН в Е-плоскости, град	110
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	2
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
