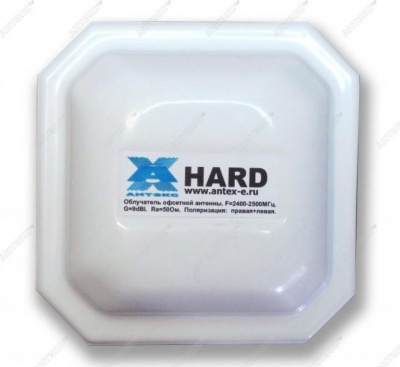

Антэкс HARD MIMO 2x2 облучатель для офсетной антенны, Wi-Fi, 2.4ГГц

Артикул: 4199

1 090 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

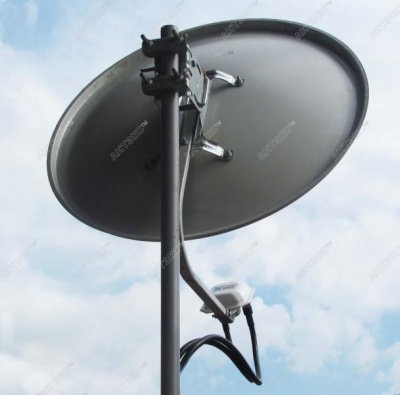

Облучатель офсетной параболической антенны HARD предназначен для использования с беспроводными точками доступа стандарта IEEE802.11n WIFI 2.4ГГц (Rocket M2, TEW-6528BRP, TL-WR841ND, DAP-3520, Mikrotik и пр.). Облучатель имеет два входа, соответствующие правой и левой поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами и высокий коэффициент элиптичности излучаемого поля во всей рабочей полосе. Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций. Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5). Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики
Рабочий диапазон частот, МГц	2400-2500
Результирующее усиление при различных диаметрах офсетной параболической антенны (на частоте 2450МГц)	0,55м -20dBi 0,6м -21dBi 0,9м- 24,5dBi 1,2м -27dBi 1,5м -29Bi
Поляризация	правая и левая
Коэффициент эллиптичности	0.9
Ширина ДН в вертикальной плоскости по уровню -10dB, град	105-110
Ширина ДН в горизонтальной плоскости по уровню -10dB, град	105-110
Входное сопротивление, Ом	50
Развязка между входами в диапазоне 2400-2500 МГц , dB	20
КСВ в рабочем диапазоне частот, не более	1,3
Допустимая мощность, Вт	5
Механические характеристики
Габаритные размеры, мм	100 х 100 х 60

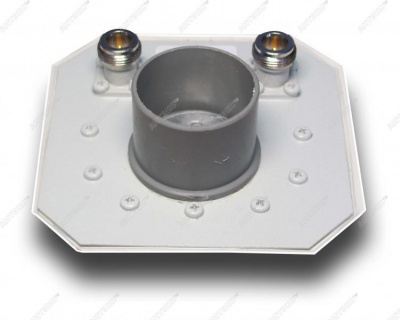

Разъем	2 х N-female
Материал излучателя	Оцинкованная сталь
Материал кожуха	ABS с защитой от ультрафиолетвого излучения

Характеристики

Рабочий диапазон частот, МГц	2400-2500
Усиление, dBi	9
Ширина ДН в Н-плоскости, град	110
Ширина ДН в Е-плоскости, град	110
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.3
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
