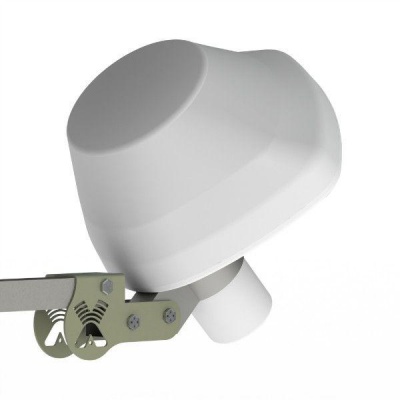

Антэкс AX-2000 OFFSET MIMO 2x2 облучатель для офсетной антенны, 3G/MIMO

Артикул: 4076

721 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Облучатель AX-2000 OFFSET MIMO 2x2 используется совместно с с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 3G-модемов стандарта DS-HSPA и др. в диапазоне 1920-2180МГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов и благодаря поддержке технологии MIMO 2x2 скорость передачи данных может достигать 42 Мбит/сек (в DC-HSPA), а поддержке технологии Diversity сделать сигнал стабильнее в обычных стандартах 3G. Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.

Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникого рефлектора в пределах углов +/-45 градусов, при этом фазовый центр облучателя не смещается из фокуса зеркала чем ускоряется/упрощается процесс настройки.

Рабочий диапазон частот, МГц

1900-2180

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м	19dBi	14 гр.
0,6м	20dBi	13 гр.
0,9м	23dBi	9 гр.
1,3м	26,5dBi	6 гр.
1,5м	28dBi	5 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

110

Ширина ДН в Е-плоскостипо уровню -10dB, град

105

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная

Механические характеристики

Масса, г

500

Габаритные размеры, м

0,12х0,12х0,06

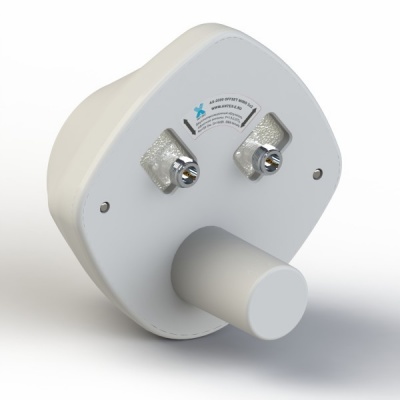

Разъемы

2хN-female

Материал излучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

АБС-пластик с защитой от ультофиолетового излучения

Характеристики

Рабочий диапазон частот, МГц	1900-2170
Усиление, dBi	9
Ширина ДН в Н-плоскости, град	105
Ширина ДН в Е-плоскости, град	110
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
