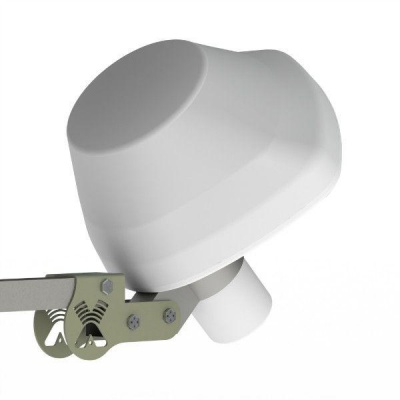

Антэкс AX-2000 OFFSET 75 3G облучатель для офсетной антенны, 3G
Облучатель Antex AX-2000 OFFSET 75 в комплекте с офсетной антенной (не входит в комплект) предназначен для увеличения дальности работы 3G-модемов диапазона 1705-2175МГц . Тип разъема на облучателе F-female, т.е. обычный ТВ разъем, что позволяет в качестве кабельной сборки использовать обычный телевизионный кабель, что значительно снижает стоимость комплекта, оборудования. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 3G. Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Технические характеристики
Рабочий диапазон частот, МГц |
1705-2175 |
|||||||||||||||
Собственное усиление, dBi |
9 |
|||||||||||||||
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц) |
|
|||||||||||||||
Ширина ДН в Н-плоскости по уровню -10dB, град |
110 |
|||||||||||||||
Ширина ДН в Е-плоскостипо уровню -10dB, град |
105 |
|||||||||||||||
Уровень паразитной поляризации, dB | -30 | |||||||||||||||
Входное сопротивление, Ом | 75 | |||||||||||||||
КСВ в рабочем диапазоне частот, не более | 1,5 | |||||||||||||||
Допустимая мощность, Вт | 10 | |||||||||||||||
Поляризация | вертикальная | |||||||||||||||
Механические характеристики |
||||||||||||||||
Масса, г |
300 |
|||||||||||||||
Габаритные размеры, м |
0,12х0,12х0,06 |
|||||||||||||||
Разъем |
F-female |
|||||||||||||||
Материал излучателя | медь | |||||||||||||||
Защитное покрытие | порошковая полимерная краска | |||||||||||||||
Материал защитной коробки | PVC |
Характеристики
Рабочий диапазон частот, МГц
|
1900-2170 |
Усиление, dBi
|
9 |
Ширина ДН в Н-плоскости, град
|
105 |
Ширина ДН в Е-плоскости, град
|
110 |
Волновое сопротивление, Ом
|
75 |
КСВ в рабочем диапазоне частот, не более
|
1.5 |
Допустимая мощность, Вт
|
10 |
Разъем
|
N-female |
Технология MIMO
|
Нет |
Гарантийный срок, мес.
|
12 |
