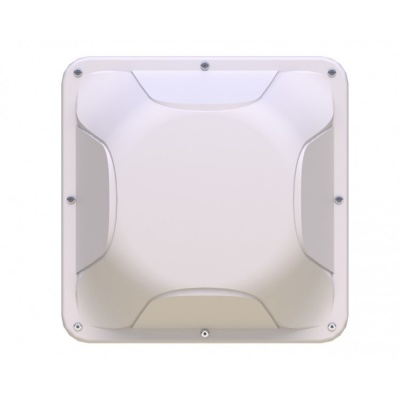

Антэкс Mona MIMO 2x2 облучатель для офсетной антенны, 3G/4G/LTE

Артикул: 57994

2 470 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

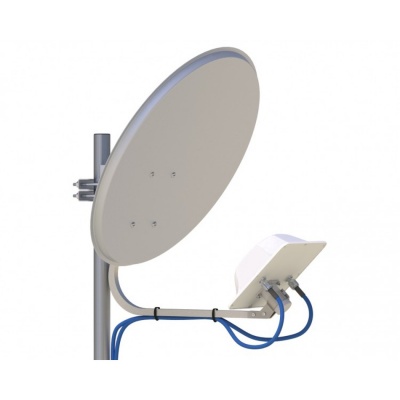

Двухдиапазонный облучатель офсетной параболической антенны Mona MIMO 2x2 Offset предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO 2х2 диапазонов 790÷960 МГц и 1700÷2700 МГц. Рекомендуется для использования совместно с короткофокусными спутниковыми рефлекторами (F/D=0.4...0.5), но допускается работа и с другими, более длиннофокусными зеркалами. Излучающие элементы облучателя надежно защищены от осадков и других агрессивных воздействий в пластиковый кожух. Облучатель имеет слабую частотную зависимость положения фазового центра , что позволяет получить ДН с меньшим уровнем боковых лепестков и снизить шум от мешающих БС с соседних направлений. Благодаря работе облучателя в составе офсетного зеркала, достигается минимальный КСВ во всей рабочей полосе, на любом зеркале, что благоприятно сказывается на высоких показателях скорости в UpLink. Использование при работе систем MIMO 2x2, поддержка агрегации LTE-сигналов с любой частотной полосой, наиболее распространенных на территории РФ, позволяет получить максимальную скорость приема/передачи данных, практически в любой местности, на значительном удалении от БС оператора.

Обращаем ваше внимание, что тарелка и кабели в комплект не входят, их необходимо приобретать отдельно!

Достоинства облучателя Mona MIMO 2x2 Offset:

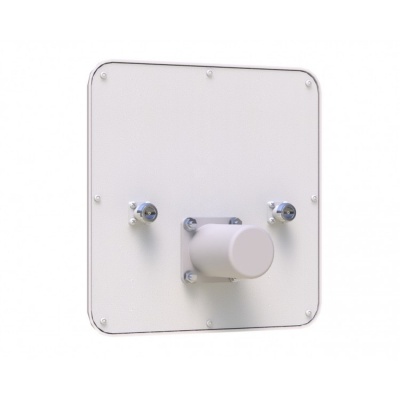

Облучатель имеет два качественных разъема (N-female), соответствующие ортогональным поляризациям излучаемых/принимаемых сигналов.
Облучатель работает во всех распространенных частотных диапазонах LTE, поддержка агрегации любых комбинаций частот
Дальность применения антенны может быть практически любой, в зависимости от диаметра применяемого зеркала, что недостижимо для антенн других конструкций (Яги, ребристо-стержневые антенны, антенные решетки в виде панельных антенн, и т.д).
Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
Низкий КСВ во всей рабочей полосе способствует высоким показателям в UpLink
Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.4-0.5).
Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
Ответственные узлы облучателя выполнены по печатной технологии для достижения высокой повторяемости характеристик.
Для соединения с модемом или роутером используется два кабеля с волновым сопротивление 50 Ом и разъемами N-male.

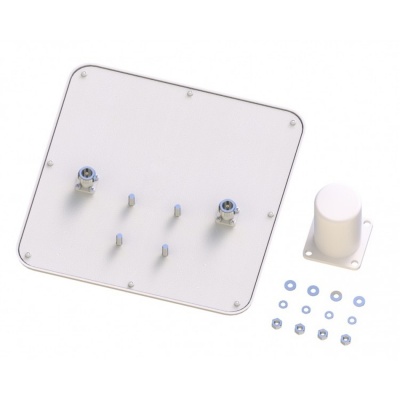

Комплект поставки:

Облучатель Mona MIMO 2х2 Offset
Упаковка из микрогофрокартона или полиэтилена

Технические характеристики:

Электрические характеристики MONA MIMO 2x2 Offset
Рабочий диапазон частот, МГц		790÷960 / 1700÷2700
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетного рефлектора, F/D=0.5	LTE800 (D=0.6 м)	9,5÷11.5 dBi / 36°
	LTE1800(D=0.6 м)	16÷17 dBi / 17°
	LTE2600 (D=0.6 м)	19.5÷20 dBi / 13°
	LTE800 (D=0.9 м)	13÷15 dBi / 25°
	LTE1800 (D=0.9 м)	20÷21dBi / 12°
	LTE2600 (D=0.9 м)	23÷23.5 dBi / 9°
Поляризация		X-pol
Ширина ДН облучателя в плоскости вектора E по уровню -10dB, град		114÷115/47÷87
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град		159÷163/54÷81
Собственный коэффициент усиления облучателя, dBi		7÷10
Входное сопротивление, Ом		50
Развязка между входами в рабочем диапазоне, dB		> 28
КСВ в рабочем диапазоне		< 2.0
Допустимая мощность, Вт		10
Механические характеристики
Габаритные размеры, мм		200 х 200 х 135
Разъем.		2 х N-female
Материал излучателя		Оцинкованная сталь, FR-4
Материал кожуха		Поликарбонат

Характеристики

Рабочий диапазон частот, МГц	790-2700
Усиление, dBi	7-10
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	2
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
