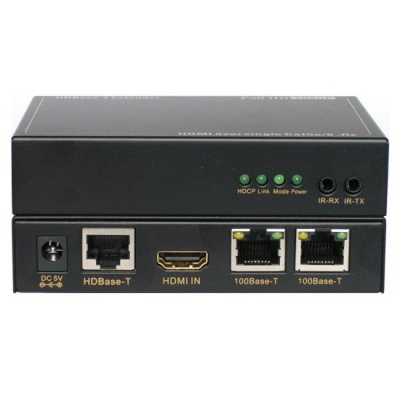

Удлинитель HDMI по IP Dr.HD EX 100 SHK
HDMI удлинитель Dr.HD EX 100 SHK с технологией HD-Base-T позволяет передавать контент высокой четкости (в том числе и 3D) и одновременно объединять компьютеры в сеть (обеспечивать подключение к сети интернет) всего лишь по ОДНОМУ кабелю "витая пара" Cat 5е/6 на расстояние до 100 метров!
Данное оборудование позволяет передавать цифрового видеосигнала высокого качества - HDMI стандарта на большие расстояния, используя в качестве среды передачи витую пару CAT5E/CAT6. Передача сигнала происходит посредством технологии HDBaseT, разработка HDBase-T Альянса, основанного такими гигантами как Samsung, Sony, LG и др.
Удлинитель может быть использован в квартирах, коттеджах, супермаркетах торговых центрах, конференц-залах и т.д. Входящие в комплект поставки приемник и передатчик ИК сигнала позволяют дистанционно управлять как источником видеосигнала так и приемником.
В качестве источников видеосигнала могут быть использованы DVD, Blu-ray проигрыватели, игровые приставки Play Station и Xbox, спутниковые, эфирные и кабельные ресиверы, компьютеры и прочие устройства, оснащенные HDMI выходом.
Все подключения устройств производятся HDMI кабелем типа «Standard» или «Higth speed» с разъёмами «тип А вилка». Примите во внимание, что при использовании кабеля типа“Standard” будут недоступны некоторые режимы высокого разрешения.
Используйте оборудование только по прямому назначению.
Подключать блок питания, из комплекта поставки можно только к сети переменного тока напряжением 220В.
Перед подключением к данному оборудованию других устройств обязательно выключайте питание всех коммутируемых устройств путем физического отключения из сети 220В. Не соблюдение этого правила с большой вероятностью приводит к выходу оборудования из строя. Выход из строя оборудования в результате невыполнения данного правила не является гарантийным случаем!
Если вы не собираетесь пользоваться оборудованием в течение длительного времени, отсоедините его от сети переменного тока.
Примите во внимание, что оборудование не предназначено для использования в уличных условиях.
Не разбирайте блок питания, т.к. Существует опасность электрического шока. Кроме того это лишает изделие гарантии.
В HDMI разъемы можно вставлять только кабели с соответствующими разъемами (тип А). Не вставляйте в разъемы неподходящие кабели и посторонние предметы. При коммутации не прилагайте чрезмерных усилий. Затрудненная коммутация свидетельствует о несоответствии типа разъёма кабеля, либо о его низком качестве.
Примите во внимание, что воздействие статического электричества может повлиять на работоспособность данного устройства и даже привести к выходу его из строя.
Не планируйте кабельные трассы в местах сильных электромагнитных полей (в т.ч. длинные параллельные участки с силовыми кабельными трассами), т.к. воздействие электромагнитных полей может помешать передаче сигнала и даже привести к выходу оборудования из строя.
Не устанавливайте аппарат вблизи нагревательных приборов, открытого огня или в зоне прямых солнечных лучей – это может привести к его перегреву и выходу из строя. Так как оборудование во время работы выделяет тепло, его установка возможна только в вентилируемом пространстве. Устанавливая оборудование в нише, позаботьтесь, чтобы вокруг было пространство как минимум в 15 см.
Держите оборудование подальше от воды и не располагайте на нем сосуды, наполненные водой.
Не подвергайте оборудование ударному воздействию.
Не пытайтесь самостоятельно отремонтировать неисправное оборудование, как минимум, это приведет к потере гарантии. Доверяйте ремонт и обслуживание оборудования только специализированным сервисным центрам.
Оборудование, потерявшее работоспособность в результате не соблюдения указаний по технике безопасности теряет гарантию и может быть отремонтировано только на платной основе.
Порядок коммутации HDMI удлинителя Dr.HD EX 100 SHK
1. Отключить и физически отсоединить все коммутируемые устройства от сети 220В.
2. Соединить устройства HDMI и Ethernet кабелями.
3. Подсоединить все устройства к сети переменного тока 220В.
4. Включить все устройства.

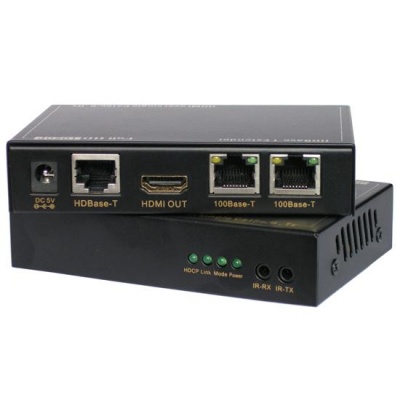

Через разъемы HDBT In и HDBT Out устройства соединяются между собой кабелем «витая пара» CAT5E/CAT6. Кабель для подключения должен иметь «прямой» (IEEE-568B)обжим. HDMI In и HDMI Out служат для подключения источника и устройства отображения соответственно. In и Out предназначены для подключения входящих в комплект приемника и передатчика ИК сигнала ПДУ.
Данная модель не каскадируемая.
Спецификация HDMI удлинителя Dr.HD EX 100 SHK
- HDMI версия HDMI 1.4a
- HDCP версия HDCP 1.2
- Поддерживаемое разрешение 1080P/1080i/720P/576P/576i/480P/480i
- Цветопередача deep color 24bit/36bit
- Аудио форматы LPCM/Dolby-AC3/DTS7.1/DSD
- Длина HDMI кабеля на выходе <=5m
- Длина входного HDMI кабеля <=5m
- Скорость передачи данных 6.75Gbps-10.2Gbps
- Блок питания Внешний DC 5V
- Размеры Д x Ш х В 111 x 75 x 23.5 (мм)
Комплектация HDMI удлинителя Dr.HD EX 100 SHK
- Передатчик (Transmitter) 1шт.
- Приемник (Receiver) 1шт.
- Блок питания 2 шт.
- Передатчик ИК сигнала 1 шт.
- Приемник ИК сигнала 1 шт.
- Руководство пользователя 1шт.
Характеристики
Гарантийный срок, мес.
|
12 |
