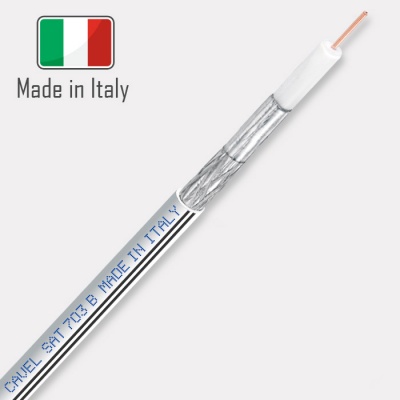

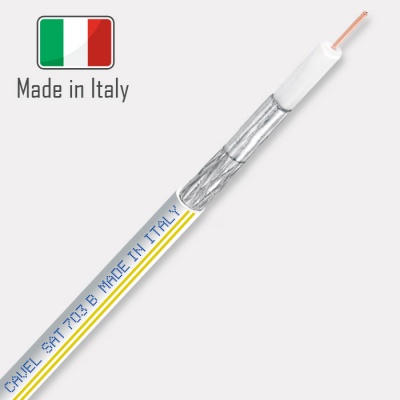

Кабель коаксиальный Cavel SAT-703 B купить в Санкт-Петербурге по низкой цене

Артикул: 3953

Телевизионный коаксиальный кабель Cavel SAT 703 для внутренней прокладки, наружный диаметр 6,6мм, диаметр медного центрального проводника 1,13мм, оплетка CuSn (медь покрытая оловом). Внешняя оболочка PVC.

Подробнее

120 руб./м

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

SAT-703 оригинальный кабель производства фирмы Cavel, Италия. Бухты по 100 и 250 метров. Продается от 1 метра. могут быть четырех цветов: зеленой (SAT 703 B VE), желтой (SAT 703 B GI), красной (SAT 703 B RO ), черной (SAT 703 B NE). . Цвет кабеля зависит от буквы: SAT 703 B (белый), бухты только по 100м, за исключением SAT 703 B NE; SAT 703 N (черный), бухты по 100м или 250м.

Основные технические характеристики

Центральный проводник: 1.13 мм (Медь, Cu)
Физически вспененный диэлектрик: 4.8 мм (PEG)
Наружный размер: 6.6 мм
Волновое сопротивление: 75±3 Ом
Затухание на 862 МГц: 17.1 дБ/100 м
Затухание на 2150 МГц: 27.9 дБ/100 м
Коэффициент экранирования: >80 дБ
Диапазон рабочих температур PVC от -40°С до 80°С

Технические характеристики

КОНСТРУКЦИЯ
ЦЕНТРАЛЬНЫЙ ПРОВОДНИК:
материал		Cu
диаметр	мм	1.13
ДИЭЛЕКТРИК:
материал		PEG
диаметр	мм	4.80
ЭКРАН:
Ламинированная фольга	материал	APA
Дополнительная защита	материал	Jelly1
Оплетка	материал	CuSn
- плотность заполнения	%	45
- диаметр	мм	5.30
ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА:
диаметр	мм	-
материал		-
ВНЕШНЯЯ ОБОЛОЧКА:
материал		PVC
диаметр	мм	6.60
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
ВЕС МЕДИ	кг/км	14.45
ВЕС КАБЕЛЯ	кг/км	39.53
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/	мм	35
МНОГОКРАТНЫХ ИЗГИБАХ	мм	70
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ	Н	150
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ	Ом	75 ±3
ЕМКОСТЬ	пФ/м	52 ±2
СКОРОСТЬ РАСПРОСТРАНЕНИЯ	%	85
ЗАТУХАНИЕ ПРИ 20° С
5 МГц	дБ/100м	1.6
10 МГц	дБ/100м	2.1
30 МГц	дБ/100м	3.2
50 МГц	дБ/100м	4.1
200 МГц	дБ/100м	7.9
300 МГц	дБ/100м	9.8
470 МГц	дБ/100м	12.4
862 МГц	дБ/100м	17.1
1000 МГц	дБ/100м	18.5
1750 МГц	дБ/100м	24.9
2150 МГц	дБ/100м	27.9
2400 МГц	дБ/100м	29.6
3000 МГц	дБ/100м	33.4
КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ
5 - 470 МГц	дБ	> 30
470 - 1000 МГц	дБ	> 28
1000 - 2000 МГц	дБ	> 26
2000 - 3000 МГц	дБ	> 22
ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT)
5 - 30 МГц	мОм/м	< 23
КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ
Класс		B
30 - 1000 МГц	дБ	> 80
1000 - 2000 МГц	дБ	> 80
2000 - 3000 МГц	дБ	> 65
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА	Ом/км	18.0
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА	Ом/км	22.0
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ	Ом/км	40.0
НАПРЯЖЕНИЕ ПРОБОЯ	кВ	3.0
МАКСИМАЛЬНЫЙ ТОК	А	8.0
СООТВЕТСТВИЕ СТАНДАРТУ
EN		50117-2-4
ОБЛАСТЬ ПРИМЕНЕНИЯ
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)		да
EN 50117 (СЕТИ CATV)		да
CEI 12-15 (MATV СИСТЕМЫ)		да
ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА
РАЗЪЕМЫ		F113-55, F105C, FC99
ПРИМЕЧАНИЕ
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ		могут быть четырех цветов: зеленой (SAT 703 B VE (100м)), желтой (SAT 703 B GI (100м)), красной (SAT 703 B RO (100м)), черной (SAT 703 B NE (250м)). В скобках указан метраж бухты.
ЦВЕТ КАБЕЛЯ		зависит от буквы: SAT 703 B (белый), бухты только по 100м, за исключением SAT 703 B NE; SAT 703 N (черный), бухты по 100м или 250м. На черный кабель маркировочные полосы не наносятся.
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ		Да
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ		Нет
С ТРОСОМ		Нет
LSZH		Нет
