Доработка модема ZTE MF823D

20 июня 2016 18:22

// Советы покупателям

Модем ZTE MF823D обладает существенным недостатком, в корпусе модема отсутствуют разъемы для подключения внешних антенн. Эти разъемы скрыты под корпусом на плате. Данная статья поможет Вам ответить на вопрос: "Как подключить антенну к модему ZTE MF823D?". Процедура доработки модема занимает не более 10 минут.

Инструменты, которые понадобятся для разборки и доработки модема ZTE MF823D:

Шуруповерт (дрель) со сверлом 4мм;
Набор часовых отверток

Снимаем крышку USB-разъема, Снимаем крышку закрывающую Сим-карту и SD-накопитель, вынимаем Сим карту и SD-карту.

На фото 2 Стрелками указаны пломбы-заглушки, пломбы выполнены из бумаги, поэтому без проблем можно проткнуть крестовой отверткой, после чего выкручиваем 2 винтика.

Нож или тонкую отвертку вставляем между половинками модема и раскрываем половинки модема (Фото 3)

На фото 4 указаны места которые держат плату модема ко второй части корпуса. Тонкой отверткой осторожно отгибаем корпус и вытаскиваем плату.

Переворачиваем плату и видим два гнезда под разъем MS156 (Фото 5).

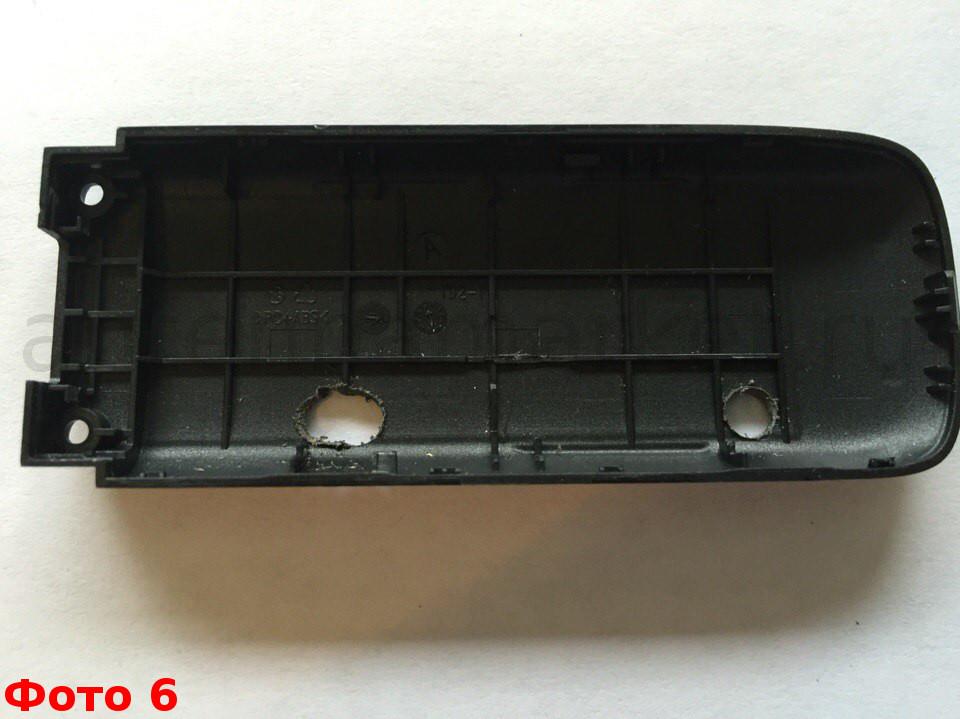

Намечаем места сверления, прикладывая плату модема ко второй половинке модема.Просверливаем отверстия, итог виден на фото 6, с одним отверстием вышла промашка, пришлось рассверливать.
