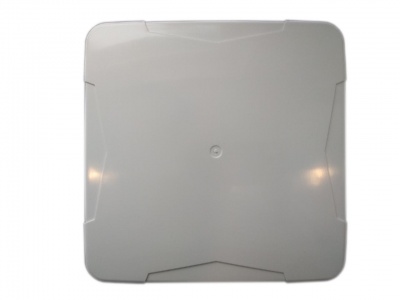

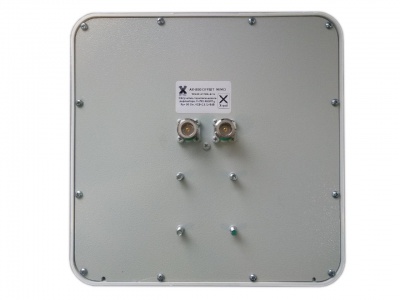

Антэкс AX-800 OFFSET MIMO облучатель для офсетной антенны

Артикул: 15849

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE800 и UMTS900, с поддержкой технологии MIMO. F=790-960 МГц, Результирующий КУ с рефлектором до 25dBi. Тип разъемов - N-female (50 Ом). Спутниковую офсетная "тарелка" в комплект не входит!!! Максимальная скорость приема данных в LTE800 на расстоянии до 30км.

Подробнее

1 770 руб./шт

Есть в наличии (1)

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Описание

Облучатели АX-800 Offset MIMO /АX-800 Offset 75 MIMO предназначены для использования в комплекте абонентского оборудования LTE800 и UMTS900. Облучатель имеет два входа, соответствующие двум линейным взаимно ортогональным поляризациям излучаемого поля. Конструкция облучателя обеспечивает высокую развязку между входами. Облучатель имеет ширину диаграммы направленности порядка 120-180 градусов по уровню -10dB и рекомендуется к установке на короткофокусные рефлекторы (F/D=0.5). Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус. Облучатели снабжены разъемами типа N-female.

Достоинства антенны АX-800 Offset MIMO 2x2:

Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Антенна значительно усиливает не только 4G (LTE800), но и 3G (UMTS900)!

Комплект поставки:

Облучатель AX-800 OFFSET MIMO 2x2
Инструкция по установке
Упаковка из микрогофрокартона

Технические Характеристики

Электрические характеристики

Рабочий диапазон частот, МГц

790-960

Собственное усиление, dBi

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5)

0,6м	12-13 dBi	33-37 гр.
0,9м	15-17 dBi	22-25 гр.
1,3м	18-20 dBi	15-17гр.
1,8м	21-23 dBi	11-13 гр.
2,5м	24-26 dBi	8-9 гр.

Ширина ДН облучателя в Е-плоскости по уровню -10dB, град

120

Ширина ДН облучателяв Н-плоскостипо уровню -10dB, град

180

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

50 / 75

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

X-pol

Механические характеристики

Масса, г

1100

Габаритные размеры, м

0,2х0,2х0,14

Разъемы

2 х N-female

Материал облучателя

сталь, оцинкованная сталь, луженая жесть

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Характеристики

Рабочий диапазон частот, МГц	790-960
Усиление, dBi	8
Ширина ДН в Н-плоскости, град	180
Ширина ДН в Е-плоскости, град	120
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Изоляция между портами, дБ	28
Допустимая мощность, Вт	10
Поляризация	X-pol
Разъем	2xN-female
Рабочая частота (Гц)	790-960
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
