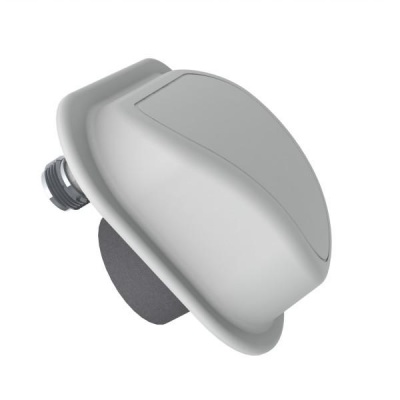

Антэкс AX-5500 OFFSET облучатель для офсетной антенны, Wi-Fi, 5ГГц

Артикул: 4201

1 460 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

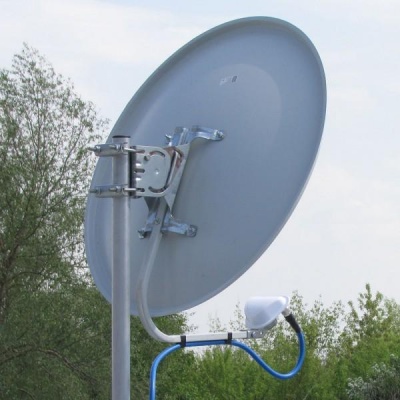

Облучатель АX-5500 Offset предназначен для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11а (WIFI). Облучатель имеет ширину диаграммы направленности порядка 90-100 градусов по уровню -10dB и идеально подходит для применения в комплекте с офсетными короткофокусными зеркалами (Супрал, F/D=0.5). Облучатель относится к классу полосковых антенных решеток. Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики	AX-5500 Offset
Рабочий диапазон частот, МГц	5100-6400
Собственное усиление, dBi	10
Результирующее усилениепри различных диаметрахофсетной параболической антенны	0,55м -28dBi 0,6м -29dBi 0,9м- 32dBi 1,2м -34,5dBi 1,5м -36,5dBi
Ширина ДН в плоскости вектора Е по уровню -10dB, град	80-90
Ширина ДН в плоскости вектора Н по уровню -10dB, град	100-105
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.8
Допустимая мощность, Вт	10
Поляризация	вертикальная
Механические характеристики
Габаритные размеры, мм	60 х 110 х 80
Разъем	N-female
Материал кожуха	ABS
Материал излучателя	медь
Материал рефлектора	сталь

Характеристики

Рабочий диапазон частот, МГц	5100-6400
Усиление, dBi	11
Ширина ДН в Н-плоскости, град	105
Ширина ДН в Е-плоскости, град	90
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.8
Допустимая мощность, Вт	10
Разъем	N-female
Технология MIMO	Нет
Гарантийный срок, мес.	12
